羅茨鼓風機間隙調整步驟

羅茨風機維修視頻教程：

山東錦工有限公司是一家專業生產羅茨鼓風機、羅茨真空泵、回轉風機等機械設備公司，位于有“鐵匠之鄉”之稱的山東省章丘市相公鎮，近年來，錦工致力于新產品的研發，新產品雙油箱羅茨風機、水冷羅茨風機、油驅羅茨風機、低噪音羅茨風機，贏得了市場好評和認可。

好多客戶問羅茨鼓風機間隙如何調整，今天小編就跟大家一塊總結一下羅茨鼓風機間隙調整的步驟，但是步驟雖然寫的明白，還是建議廣大客戶如遇需調整間隙的情況盡量返廠調整間隙。

一．因為羅茨鼓風機屬于恒流量風機，工作的主參數是風量，輸出的壓力隨管道和負載的變化而變化，風量變化很小。

二．原理：
羅茨風機是一種容積式動力機械，兩葉輪由一對同步齒輪傳動反向旋轉，通過葉輪型面的“嚙合”（葉輪之間有一定的間隙，并不互相接觸）使進氣口和排氣口隔開，將吸入的氣體無內壓縮的從吸氣口推移到排氣口，被輸送的吸入氣體，在達到排氣口瞬間，因排出側高壓氣體的回流而被加壓向系統輸送而做功。由于周期性的吸、排氣和瞬時等容壓縮造成氣流速度和壓力的脈動，因而會產生較大的氣體動力噪聲。

三．拆卸
1、拆卸中的注意事項
（1）所有聯接件和嵌合件一律刻上配合標記，特別是齒輪。
（2）不要損傷零部件，尤其是配合表面。
（3）所有墊片在拆卸時，都要測定其厚度。
（4）拆卸后的部件，特別是軸承應注意避免灰塵污染。
（5）應采用適當?shù)牟鹦豆ぞ摺?br /> （6）剛停用的風機必須等待機體及潤滑油冷卻后才能進行拆卸，以免燙傷。

2、拆卸步驟
從機組上拆掉所有附件—排放齒輪箱中的油—卸下皮帶輪—卸下齒輪箱及調整螺釘—卸下齒輪—卸下軸承蓋—卸下機殼兩側墻板。

四．組裝
1、組裝中的注意事項
（1）檢查被拆卸的零件有無損傷情況，應特別注意檢查配合部位，若發現損傷時，應進行修復或更換。
（2）軸承應清洗干凈，再涂上潤滑油，在安裝軸承時，工具、手等都應清洗干凈。
（3）將配合部位的灰塵徹底清除，然后涂上油。
（4）密封墊如有破損或失落時，則應更換相同厚度、材質的墊片。

2、組裝步驟
（1）將驅動側的墻板（前墻板）安裝到機殼上。
（2）將葉輪部由齒輪端裝入機殼內。
（3）將齒輪端墻板安裝到機殼上，注意軸向總間隙，不夠時可選配機殼密封墊。
（4）組裝前后軸承。組裝前軸承時，軸承箱內應填充1/2-1/3軸承空間的潤滑脂。
（5）組裝齒輪。
（6）將驅動側軸承和鎖緊螺母一同裝上，裝上軸承壓蓋。
（7）調整間隙，打入定位銷。
（8）裝皮帶輪及其他部件。

五．間隙調整
1、機殼間隙的調整：是通過機殼與墻板定位銷孔來保證的，因為在拆卸風機時，一定不能損壞定位銷孔。
葉輪—機殼
0.20—0.395

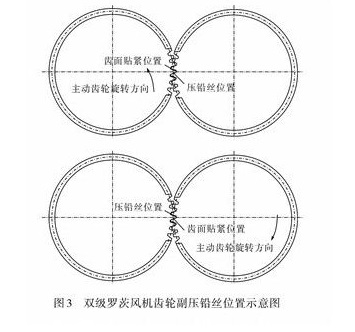

2、葉輪—葉輪間隙的調整：將葉輪轉到間隙示意圖位置，將從動齒輪對準主動齒輪標記壓入軸上，依次裝入齒輪擋圈，止動墊片和鎖緊螺母，并將鎖緊螺母稍稍緊上。將葉輪試轉一圈，若不能轉動，將葉輪回轉以使接觸處在上，用銅棒輕輕敲打葉輪間隙部位，使齒輪和軸
的錐部配合相對移動，從而達到調整葉輪間隙的目的。當葉輪—葉輪間隙符合規定值時，將齒輪鎖緊。
葉輪—葉輪
0.29—0.34

3、葉輪—墻板軸向間隙調整：裝配墻板時應先保證軸向總間隙C+D（調整機殼密封墊厚度），再通過前墻板上的四組調節螺釘對葉輪軸向位置進行調整，保證兩端間隙C和D的分配。
葉輪—前墻板
0.12—0.18
葉輪—后墻板
0.63—0.69
擰調節螺栓時，應在壓板螺栓寧松的情況下進行，否則會損壞調節螺栓。

六．安裝皮帶輪，皮帶。
